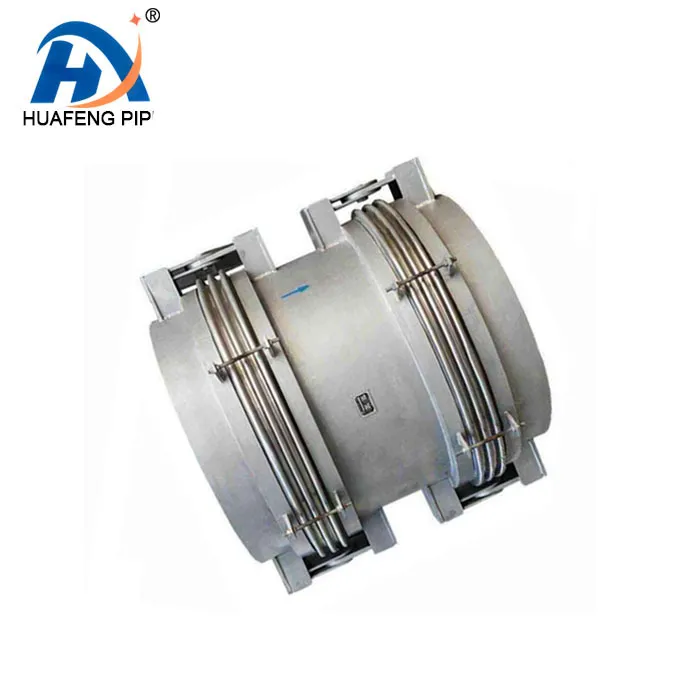

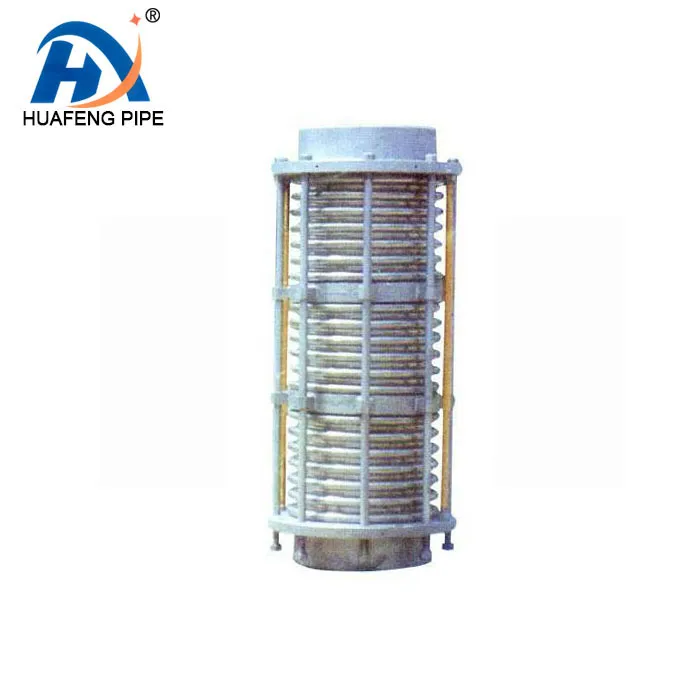

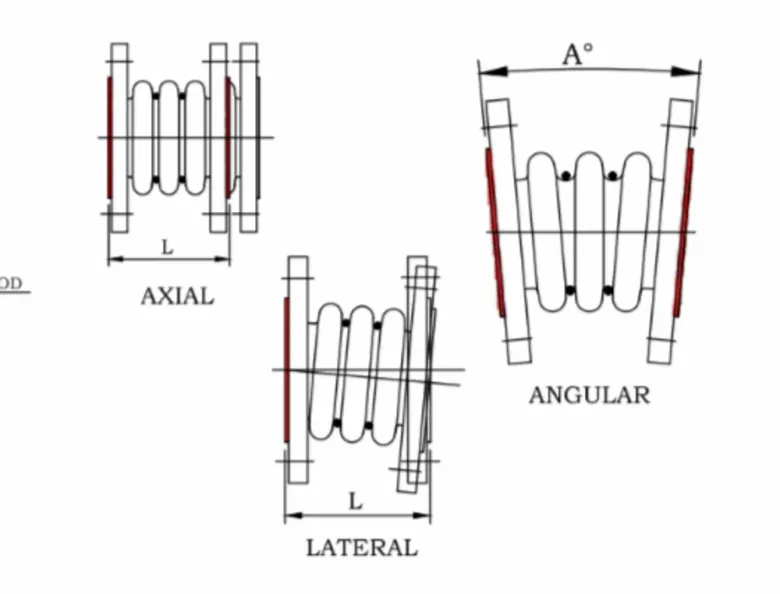

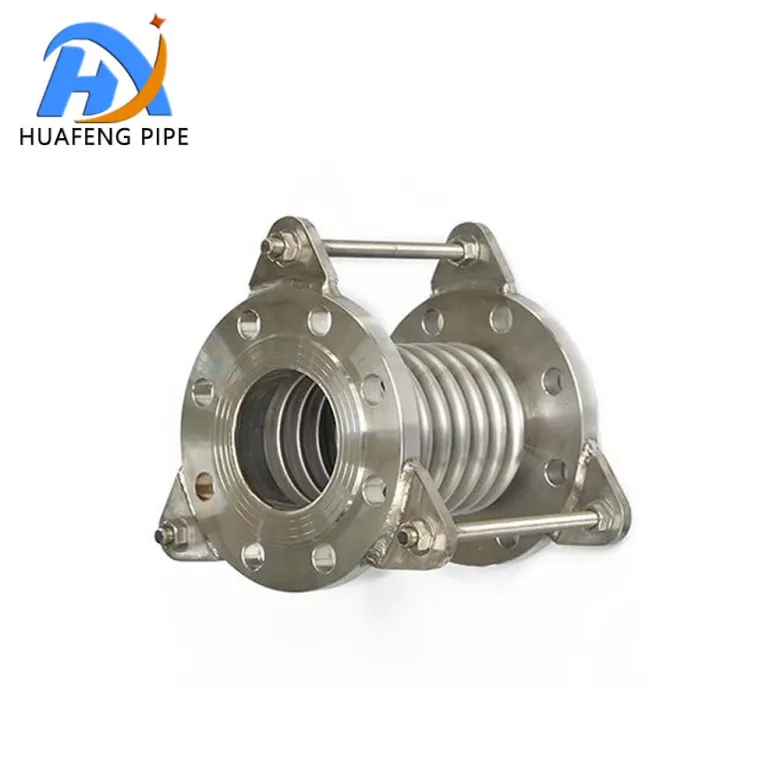

Компенсатор, часто называемый компенсатором, гибким соединением или компенсатором, играет жизненно важную роль в трубопроводных системах, поглощая изменения размеров, вызванные тепловым расширением, вибрациями, деформациями под давлением и несоосностью. Эти соединения обычно изготавливаются из таких материалов, как нержавеющая сталь, резина, ткань или пластик, причем металл является предпочтительным выбором из-за его прочности, универсальности и устойчивости к коррозии. Ключевой компонент, сильфон, имеет витки, которые могут выдерживать внутреннее давление, обеспечивая при этом гибкость в нескольких направлениях. Компенсаторы необходимы в таких отраслях, как энергетика, нефтехимия, химическая и перерабатывающая промышленность, поскольку они снижают нагрузку на трубопроводные системы, продлевают срок службы и сокращают время простоев. Они превосходят альтернативы, такие как трубные отводы и петли, благодаря своей компактной конструкции и экономической эффективности. Доступен широкий выбор компенсаторов, от стандартных до нестандартных конструкций, включающих такие элементы, как сильфоны, фланцы и элементы усиления, адаптированные к конкретным функциональным возможностям и потребностям клиента. Термины «сильфон» и «компенсатор» часто используются как взаимозаменяемые, что может привести к путанице из-за отсутствия общепринятых определений. Компенсатор представляет собой законченный блок, который включает в себя металлические, резиновые или тканевые сильфоны, а также концевые соединения и аксессуары, а также может иметь внутреннюю облицовку и внешние крышки. Напротив, металлические сильфоны действуют как гибкий элемент в металлических компенсаторах, а резиновые сильфоны служат той же цели в резиновых компенсаторах. Внутри компенсатора расширения установлены внутренние облицовки, которые предотвращают прямой контакт циркулирующей жидкости с сильфонами, сводя к минимуму возмущения потока и улучшая контроль температуры. Металлические сильфонные компенсаторы предназначены для различных применений в таких отраслях, как энергетика, аэрокосмическая и химическая промышленность. Эти соединения выполняют различные функции, включая насосы, уплотнения и выхлопные системы, и должны выдерживать воздействия окружающей среды, такие как экстремальные температуры, изменения давления и движение. Каждый компенсатор разрабатывается по индивидуальному заказу с учетом конкретных требований, что часто требует углубленных инженерных консультаций для наилучшего соответствия. Независимо от различий, все металлические сильфонные компенсаторы требуют точного проектирования, испытаний и долговечности, что требует опыта квалифицированных производителей. Конструкция каждого шарнира уникально адаптирована для различных применений, от выхлопных газов низкого давления до сред высокого давления, обеспечивая оптимальную производительность в назначенных условиях. В этом обзоре освещаются различные типы металлических компенсаторов и сильфонов, каждый из которых выполняет в трубопроводных системах различные функции. Одинарный компенсатор без ограничений является самым простым, имеет одну сильфонную секцию и требует тщательного контроля соседних трубопроводов. Универсальный компенсатор с двумя сильфонными секциями допускает значительные боковые, осевые и угловые перемещения, но требует надлежащего крепления. Компенсатор Single Tied включает в себя тяги для ограничения чрезмерного растяжения сильфона, а универсальный компенсатор Tied включает эти стержни для ограничения давления. Компенсатор колена со сбалансированным давлением уравновешивает давление, устраняя необходимость в анкеровке. Шарнирный компенсатор допускает угловое вращение в любой плоскости благодаря уникальному шарнирному механизму, тогда как шарнирный компенсатор допускает вращение только в одной плоскости, обычно используется парами. Наконец, линейный компенсатор со сбалансированным давлением компенсирует боковые, осевые и угловые перемещения, что делает его идеальным для случаев, когда анкеровка нецелесообразна или нагрузки давления чрезмерны.
